Magnétométrie

  • Magnétomètre GSM-19 GW

  • Exemple de levé magnétique terrestre. Espacement des lignes : 50m

  • Exemple de modèles d’inversion magnétique vectorielle 3D

Principe de fonctionnement de la magnétométrie

Principe

  • La méthode, passive, de prospection magnétique est basée sur la mesure des composantes du champ magnétique terrestre et les variations occasionnées localement par les différences de susceptibilité magnétique des roches, ou de ce qui est contenu dans les terrains analysés.
  • Le magnétomètre à résonance protonique utilise un fort champ magnétique pour polariser les protons dans un hydrocarbure, puis détecte la fréquence de résonance du proton due à la résonance magnétique nucléaire (RMN) une fois le champ de polarisation éteint. La fréquence de résonance est proportionnelle à l’amplitude d’un champ magnétique ambiant présent après la suppression du champ de polarisation.

Matériel

  • L’instrument utilisé est un magnétomètre proton champ total de type GSM-19 GW à effet « overhauser » de la marque GEM SYSTEM avec GPS intégré. L’effet « overhauser » décuple la sensibilité du magnétomètre à protons standard. La résolution de l’appareil est de 0.01 nT.

Valeur mesurée

  • Le champ magnétique total en nanotesla

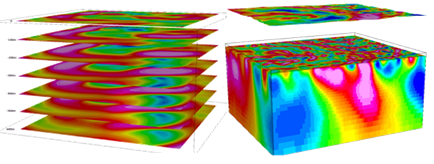

    Exemple de modèles d’inversion magnétique vectorielle 3D

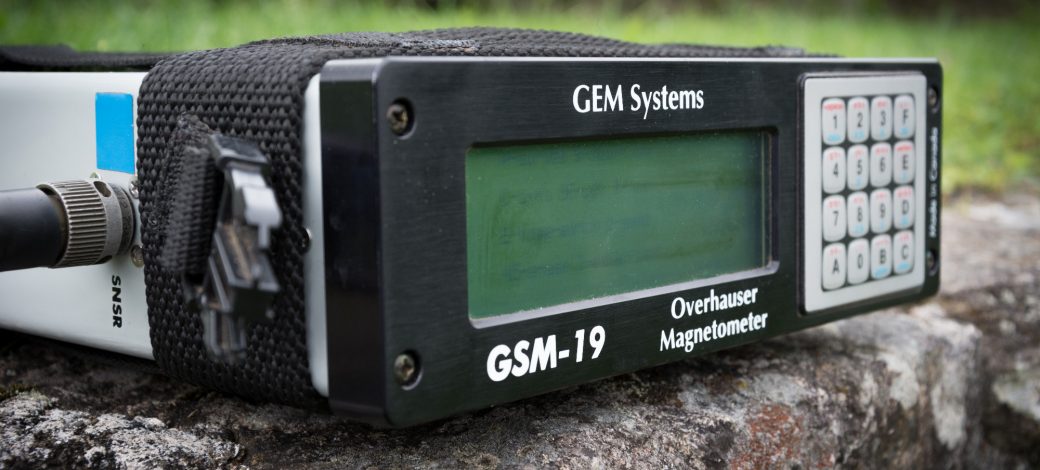

Magnétomètre Overhauser GSM19

Magnétomètre Overhauser GSM19

Résultats obtenus

  • Profils et cartes magnétiques, permettant de localiser les différentes anomalies.
  • Des inversions vectorielles 3D du levé magnétique sont possibles.
  • Des interprétations des différentes unités géologiques et structurales avec l’aide des images d’inversion magnétique.

Domaines d’application

  • Ressources minérales : recherche de minéralisations.
  • Bâtiment, ouvrages d’art, environnement : repérage de ferraillages, canalisations, fûts métalliques, cuves.
  • Archéologie : localisation de foyers, de fours, de fossés et de trous de poteaux.
  • Hydrogéologie : Localisation de zones faillées, formant des drains préférentiels.

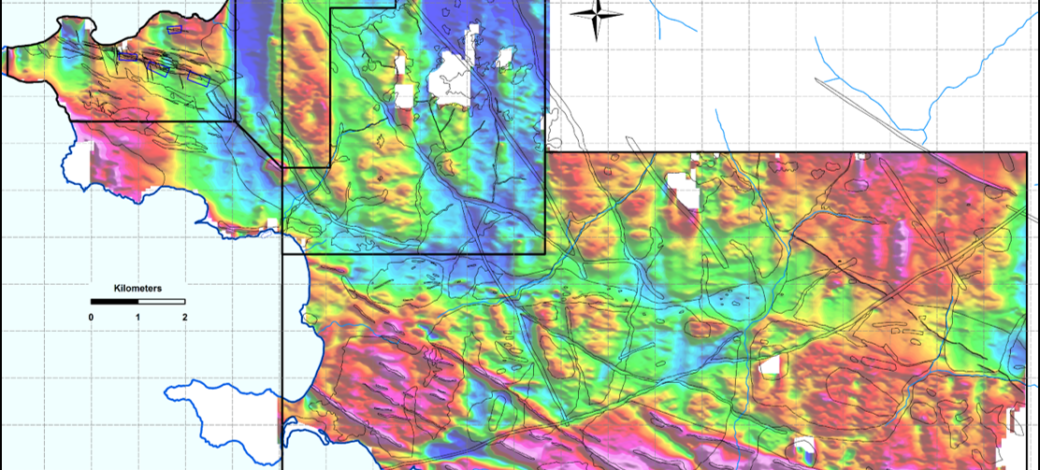

Exemple de levé magnétique terrestre. Espacement des lignes : 50m

Interprétation des différentes unités géologiques avec l’aide des images d’inversion magnétique
